Подбор муфты гидронасоса экскаватора
12.08.2026
Муфта между двигателем и гидронасосом может выглядеть простой деталью, но её совместимость определяется сразу несколькими сопряжениями. Совпавший наружный диаметр не говорит, что правильно совпадут шлицы, ступица, длина и рабочее исполнение эластичного элемента.
После снятия маркировки и размеров варианты удобно сверить по каталогу https://vmig76.ru/ekskavatory/mufti-gidronasosa, не сводя подбор к одному диаметру или числу шлицев.
Начните с маркировки
Сфотографируйте старую муфту до очистки и после неё. Ищите обозначения на эластичном элементе, ступицах и фланцах. Если муфта разрушена, соберите все части: отдельная ступица может содержать номер, которого нет на резине.
Шлицевое или шпоночное соединение
Для вала важны диаметр, профиль и число шлицев либо размеры шпонки и посадки. Похожая ступица может физически надеться на часть длины и при этом не соответствовать профилю. Такая «примерка с усилием» повреждает и вал, и новую деталь.
Фланец со стороны двигателя
Если используется стандартное присоединение, его размер помогает идентификации, но не закрывает вопрос полностью. Проверяют схему отверстий, центрирование и конкретное исполнение фланца.
Монтажная длина
Муфта должна занимать предусмотренное положение между двигателем и насосом. Слишком короткая или длинная конструкция меняет зацепление ступиц и может создавать осевую нагрузку. Поэтому до заказа измеряют фактическое расстояние и сравнивают с чертежом выбранной позиции.
Эластичный элемент
Его назначение — передавать крутящий момент и компенсировать предусмотренные конструкцией небольшие динамические воздействия. Нельзя выбирать вставку только по мягкости «на ощупь». Материал и нагрузочная способность должны соответствовать серии муфты и режиму привода.
Проверьте причину старого разрушения
Если муфта разбила шлицы, порвала эластичный элемент или быстро износилась, перед установкой новой проверяют сопряжённые валы, крепления и взаимное положение агрегатов. Повторная замена без устранения перекоса или люфта может дать тот же результат.
Что предоставить поставщику
- модель экскаватора и серийные данные;
- маркировку гидронасоса;
- обозначения старой муфты;
- фотографии обеих сторон соединения;
- размеры и профиль вала;
- монтажную длину и схему фланца.
Приёмка перед сборкой

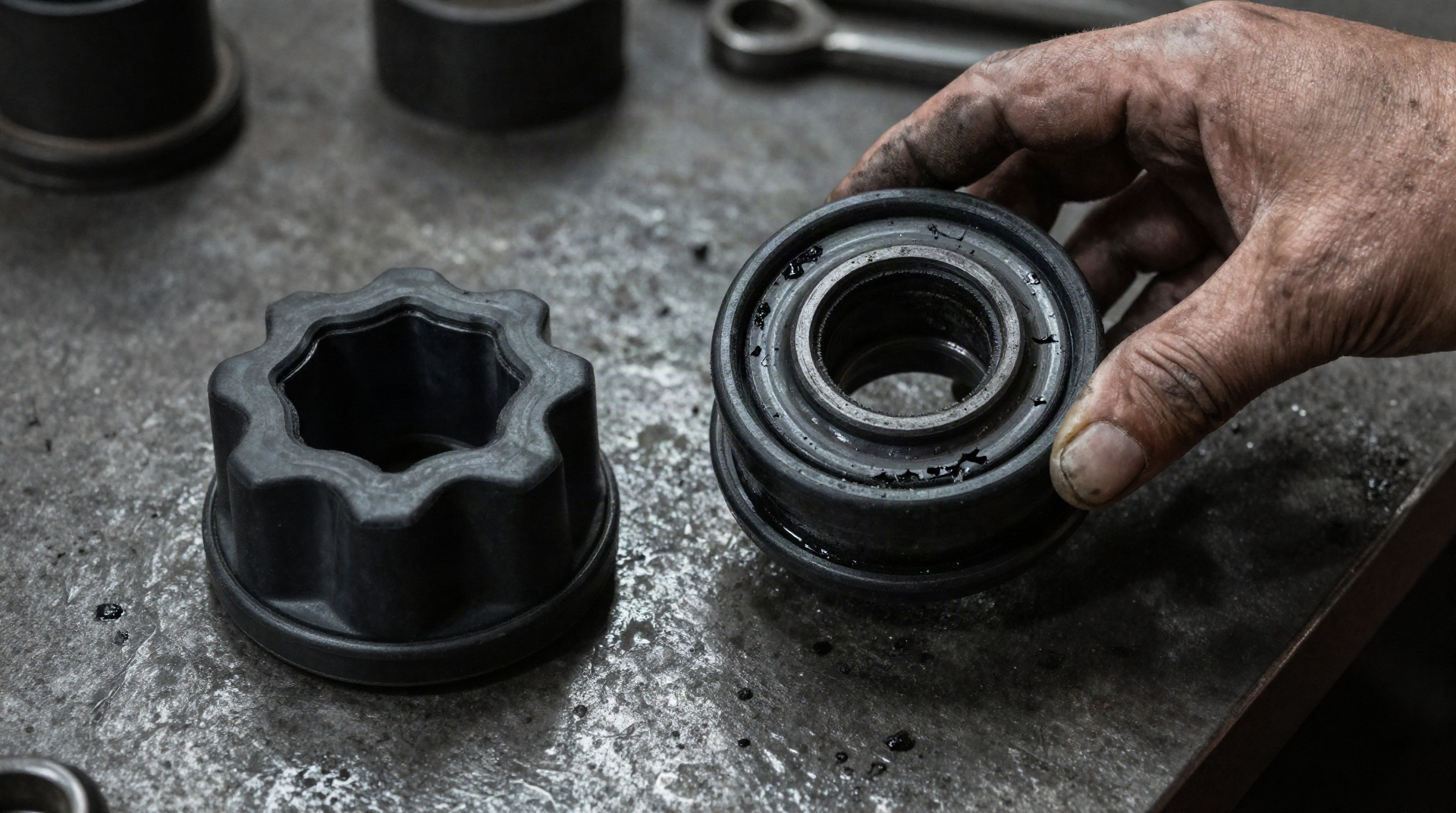

Старую и новую муфту сравнивают рядом. Ступица должна соответствовать валу без самодельной доработки, отверстия — штатному креплению, а общая длина — компоновке. Если новая деталь требует подпиливать вал, растачивать ступицу или переставлять агрегат без предусмотренной технологии, совместимость нужно перепроверить.
Как измерять шлицы без догадок
Если точного обозначения ступицы нет, одной линейки недостаточно. Фиксируют наружный и внутренний диаметры, число зубьев, длину зацепления и профиль в объёме, который позволяет уверенно идентифицировать соединение. Для нестандартной или изношенной детали лучше привлечь специалиста, чем подгонять новую ступицу по месту.
Почему положение насоса влияет на муфту
Крепления двигателя и насоса задают взаимное положение валов. Ослабленная опора или деформированный кронштейн создают дополнительное смещение, которое эластичный элемент вынужден постоянно компенсировать. Поэтому при повторном разрушении проверка креплений так же важна, как новый артикул.

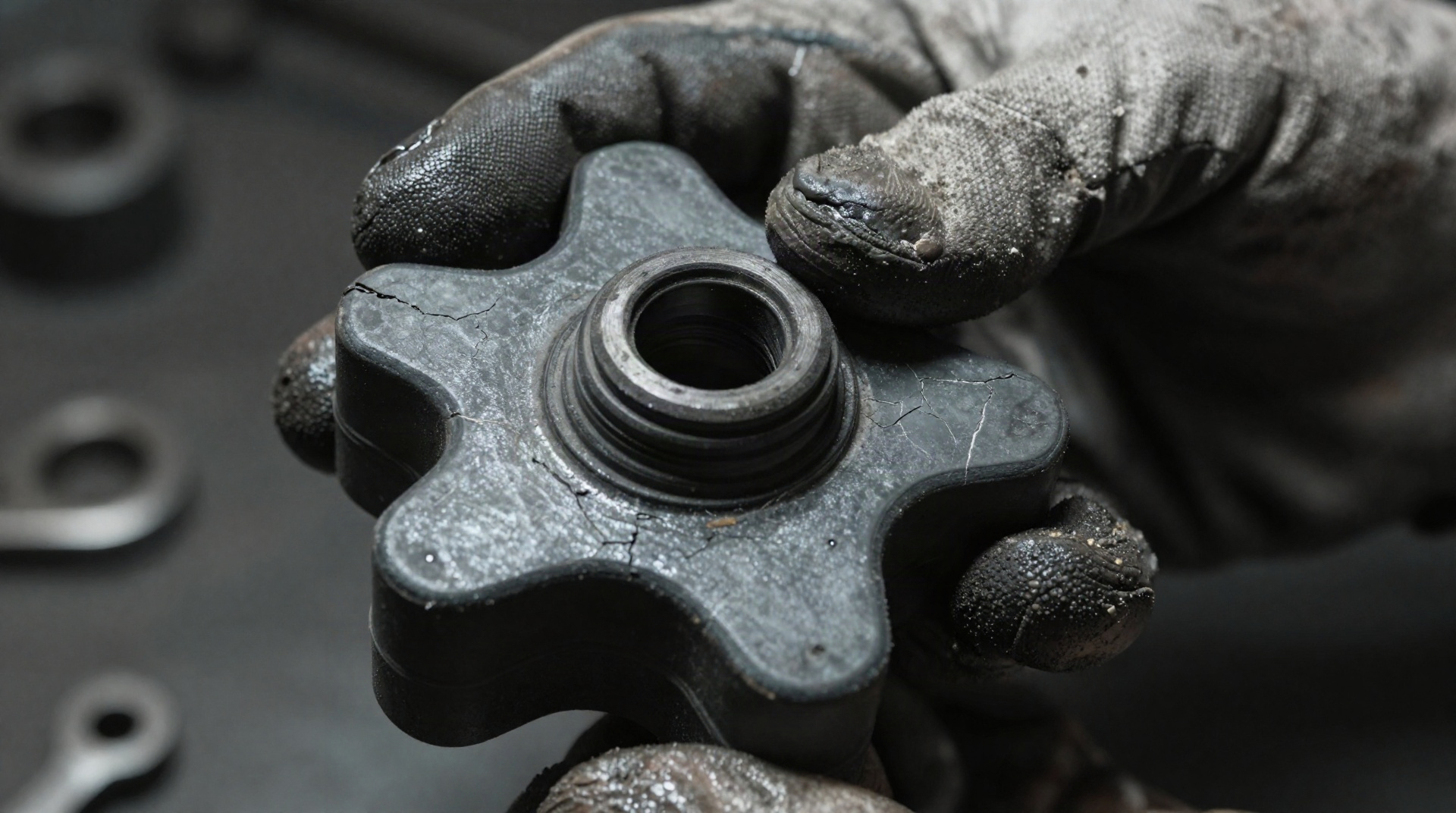

Следы на старой детали
Металлическая пыль, односторонняя выработка, оплавление или разрыв резины помогают понять характер нагрузки. Сохраните эти следы на фотографиях до мойки. Они могут подсказать, что нужно проверять в сопряжённых деталях.
Не дорабатывайте новую муфту до проверки
Расточенная ступица или подпиленный фланец уже не являются нормальной приёмкой детали и могут лишить возможности возврата. Если новая муфта не садится штатно, сначала перепроверьте номер, размеры и наличие переходных элементов.
Комплектность поставки
Уточните, входит ли в позицию эластичный элемент, обе ступицы, крепёж и необходимые втулки. Один и тот же термин «муфта» у разных продавцов может означать полный комплект или только отдельную часть.
Контроль первого рабочего цикла
Если предыдущая муфта разрушилась преждевременно, после ремонта полезно выполнить дополнительный визуальный контроль по окончании первого рабочего периода, когда узел остановлен и безопасен. Ищут следы смещения, необычную пыль и изменение положения деталей.
Как проверить осевое положение ступицы
На старой сборке полезно измерить, насколько ступица была посажена на вал и где находился эластичный элемент относительно второй половины муфты. Если новая ступица имеет другую длину, то даже совпавшие шлицы могут изменить рабочее зацепление.
Вал с износом нельзя считать точным шаблоном
Если профиль шлицев уже повреждён, замеры по наиболее изношенной зоне могут ввести в заблуждение. Сравнивают несколько участков и по возможности используют заводские данные насоса. Сильно повреждённый вал требует отдельного решения до установки муфты.
Разъединение агрегатов
При демонтаже тяжёлого насоса нужно обеспечить его поддержку, чтобы масса агрегата не висела на муфте или валу. Порядок снятия зависит от машины и должен соответствовать сервисной процедуре.
Чистота перед сборкой
Посадочные поверхности очищают от грязи и случайных заусенцев, но не снимают материал «для облегчения посадки». Если штатная деталь не устанавливается без обработки, размеры и номер нужно перепроверить.
Наличие переходной ступицы
Иногда между насосом и эластичным элементом есть отдельная переходная деталь. Её легко принять за часть муфты и заказать не тот комплект. Поэтому полезно разложить снятую сборку по элементам и сфотографировать их в последовательности установки.
Почему два похожих насоса могут требовать разные муфты
Даже внутри одного семейства насосов могут отличаться вал или монтажная конфигурация. Если насос менялся раньше, модель экскаватора уже не гарантирует исходную комплектацию. Фактическая маркировка установленного насоса становится обязательной частью заявки.
Проверьте защитный кожух и доступ
После сборки вращающаяся муфта должна снова оказаться закрыта штатной защитой. Если новый комплект мешает установить кожух, это признак проблем с габаритом или компоновкой, а не повод работать без ограждения.
Сопоставление с чертежом насоса
Если поставщик муфты сомневается в ступице, технический чертёж установленного гидронасоса может подтвердить вал и присоединительные размеры. Это надёжнее измерения сильно изношенных шлицев и помогает отличить повреждение от исходной геометрии.
Почему важно направление сборки
Некоторые элементы симметричны только на вид. Если на старой детали есть фаска, выступ, стопор или разные стороны ступицы, ориентацию фиксируют до демонтажа. Новую сборку сравнивают не только по размерам, но и по последовательности установки.
При любом сомнении в посадке лучше остановить сборку до уточнения: муфта должна устанавливаться как предусмотренная деталь, а не как заготовка для доработки.
Муфта как часть приводной цепочки
Надёжный подбор муфты строится вокруг сопряжений, а не внешнего диаметра. Шлицы, фланец, осевая длина, исполнение эластичного элемента и состояние соседних деталей вместе определяют, будет ли новый узел работать штатно.
